耐熱ガラスの種類

熱に強いガラスの事を指す。

次のガラスは、フロートガラスよりも熱による耐衝撃性のあるもの。

・石英ガラス	（最高使用温度：約1,000℃）
・耐熱結晶化ガラス	（最高使用温度：約700℃）
・ホウケイ酸耐熱ガラス	（最高使用温度：約500℃　※耐熱時間　10時間未満：450℃　10時間以上：400℃）
・耐熱強化ガラス	（最高使用温度：約781℃　※パイロクリア。20分遮炎試験による）
・強化ガラス	（最高使用温度：約200℃）
	etc.

このうち、販売部で取り扱いのある、
【ホウケイ酸耐熱ガラス】の解説を行う。

【テンパックス】とは、ドイツのガラスメーカー【SCHOTT（ショット）社】で製造されている耐熱ガラス。
フロート製法で製造された単板ガラスであり、通常のフロートガラスの成分（珪砂・ソーダ・石灰石）に、ホウ素と呼ばれる成分が多く含まれている。
ガラスの色味が青みのあるフロートガラスと比べて、青みが少なく少し黄色。

・SCHOTT【https://www.schott.com/ja-jp】
・商品情報

ガラスの厚み・寸法

弊社在庫
　　厚み　5.0mm　8.0mm　10.2mm
　　寸法　2300mm×1700mm

　　厚み　0.7mm　1.1mm　1.75mm　2.5mm　2.75mm　3.3mm　3.8mm　6.5mm　10.2mm　12.2mm　13.0mm　15.0mm　20.0mm
　　寸法　850mm×1150mm

テンパックスの使用用途

・内装
　例）飲食店などの、調理場と客席の間仕切り
　　　（熱源があり、且つ客席側から内部を見せたいときに使用）

・暖炉の小窓や照明器具のレンズなど、透過性と耐熱性を両立させたい場所

・産業機器の部品（薬品タンクののぞき窓）　etc.

耐熱性と透過性を生かして、熱源との間仕切りとしての使用が多い。
また耐熱性・透明性・化学耐久性・機械的強度の高さから、医療機器などの産業機器の部品として使用されている。

しかし、テンパックスはJIS規格認定を取得しておらず防火認定は無い。
そのため防火設備・特定防火設備への施工はできず、外装の使用不可。
また、内装としての使用でも、許容温度を超える場所の施工は不可。
　例）備長炭を使用した熱源のある厨房。火が燃え上って超高温を発する備長炭の熱源と、厨房内の冷房の直撃による温度差に耐えられない。

テンパックスの耐熱性

耐熱性とは、ガラスの熱膨張係数が小さいことにより、耐熱衝撃性が高い事をいう（詳細は次の項目にて）。

下記は、各ガラスの許容温度となる。

最高使用温度（熱したガラスに冷水をかけた際に耐える温度）：500℃
常用使用・短時間（10時間未満）：450℃
常用使用・長時間（10時間以上）：400℃

ガラスの熱割れ、メカニズム

ガラスのコップに熱湯をかけると割れてしまうことは、よく聞かれると思う。
これは、熱湯自体が原因ではなく、一個あるいは一枚のガラスの中に生じる熱の不均等、すなわちガラス内に発生する熱応力によるもの。

ガラスのコップに熱湯をかけると割れてしまうことは、よく聞かれると思う。
これは、熱湯自体が原因ではなく、一個あるいは一枚のガラスの中に生じる熱の不均等、すなわちガラス内に発生する熱応力によるもの。

耐熱強化ガラスとの違い　各ガラスとの早見表

	使用温度	加工可否	ガラス厚み	寸法	備考
テンパックス	最高：500℃ 10時間以上：400℃ 10時間未満：450℃	小口 切り欠き 穴あけ 曲げ 強化加工※1	0.7～20.0mm	（5mm、8mm厚） 2300×1700 1150×850	・切断、加工が可能。 ・小口をむき出しにしたまま施工可能。 ・サンドブラスト不可。 ※1強化加工を施した場合、耐熱温度が落ちる（最高：290℃）。 弊社在庫
ファイアライト	最高：700℃ 常用使用：600℃	小口 切り欠き 穴あけ	5mm、8mm	1829×914 2438×914 2438×1219	・切断・加工が可能。 ・曲げ、サンドブラスト不可。 ・FLと同程度の透明度。 ・個別認定による防火設備使用可能。 弊社在庫
耐熱強化 （日板：パイロクリア）	最高：781℃ （20分の遮炎試験による）	不可	4～12mm	3000×2400	・切断、加工不可の為製造後の寸法変更できない。 ・個別認定による防火設備使用可能。 ・割れ方が粒状。
通常強化 （日板：タフライト）	最高：200℃	不可	5～19mm	6000×2800	・切断、加工不可の為製造後の寸法変更できない。 ・割れ方が粒状。

テンパックス　まとめ

• 耐熱性が高い⇒10時間未満は450℃、10時間以上は400℃まで。
• 産業的な性能（化学的耐久性、機械的強度、透過性）が高い。
• 切断、加工が可能。
• 視認性と耐熱性を両立させたい施工に適している。
• JIS規格認定未取得のガラスの為、施工箇所に注意。

低反射ガラス＝ARコーティング

AR（Anti-Reflection）コーティングとは、ガラス表面に屈折率が違う素材の皮膜を作り、
光の透過特性を変えることで、光の反射を防ぐ加工。
ガラス、液晶パネルの表面、光学レンズなどに採用されている。
身近な品物では、眼鏡のレンズや、パソコンのディスプレイなどがある。

特徴

（1） 反射率は2％～1％以下
　通常のガラス表面は光の約8%を反射。
　映り込みや反射を抑え、ガラス越しでも対象物をありのままに鮮明に見せることが可能。
（2）低反射膜は耐久性が高い。
　美術館、展示用ショーケースやショールーム、デジタルサイネージのカバーガラス等で使用可能。
（3） 切断や加工も可能
　ガラスによっては対応が出来ないものがあるが、アミランは強化加工も可能。

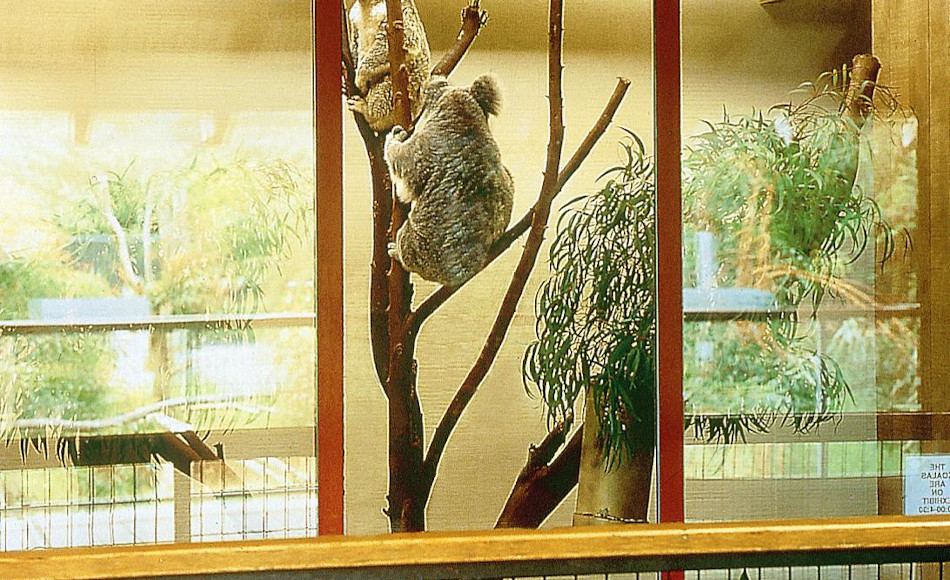

①表面反射を約1%以下に抑えたガラス。
②多層コーティングによる干渉を利用し､反射を抑え、ガラス表面の映り込みが少なく、ガラスの向こう側がよく見える。
③室内だけでなく屋外面への使用も可能。

ショット社製品　アミラン

　弊社在庫
　アミラン４mm　（両面コート）W3110*H1730
　アミラン５mm　（片面コート）W3110*H1730
　アミラン６mm　（両面コート）W3110*H1730
　アミラン８mm　（両面コート）W3110*H1730
　アミラン１０mm（両面コート）W3110*H1730

・SCHOTT【https://www.schott.com/ja-jp】
・商品ページ【https://www.schott.com/ja-jp/products/amiran-p1000309】

耐熱ガラスの種類

熱に強いガラスの事を指す。

次のガラスは、フロートガラスよりも熱による耐衝撃性のあるもの。

・石英ガラス	（最高使用温度：約1,000℃）
・耐熱結晶化ガラス	（最高使用温度：約700℃）
・ホウケイ酸耐熱ガラス	（最高使用温度：約500℃　※耐熱時間　10時間未満：450℃　10時間以上：400℃）
・耐熱強化ガラス	（最高使用温度：約781℃　※パイロクリア。20分遮炎試験による）
・強化ガラス	（最高使用温度：約200℃）
	etc.

このうち、販売部で取り扱いのある、
【耐熱結晶化ガラス】 の解説を行う。

【ファイアライト】とは、国内のメーカー【日本電気硝子㈱】で製造されている耐熱ガラス。
特殊組成のガラスを再加熱し、微細結晶を均一に析出させている。
クリアタイプ（フロートの形状）と、カスミタイプ（型板の形状）の2種類のバリエーションがある。
ガラスの色味は薄いアンバー色。

ガラスの厚み・寸法

弊社在庫
厚み　5mm　寸法　1829mm× 914mm
厚み　5mm　寸法　2438mm× 914mm
厚み　5mm　寸法　2438mm×1219mm
　※バリエーションはファイアライト・ネオ（クリアタイプ）。カスミタイプは在庫していない為、要相談。
　※上記寸法より大きいサイズが必要な場合は、別途相談。
　取り扱い有り。在庫無し。

ファイアライトの使用用途

・内装
　例）炭火を用いたストーブののぞき窓
　　　　（超高温の熱源、かつ視認性を活かしたい場所に使用）

・外装
　防火認定品※の為、防火設備への使用が可能。
　例）網入りガラスだと網のせいで景観が良くない。
　　　⇒ファイアライトのクリアタイプを使用することで、景観を損なわずにいられる。
　　　　　※2019年より、通則認定の停止。防火設備の使用は個別認定品のみ。
　　　　　（国交省の告示に基づく）

テンパックスでは耐えられない、高温を発する熱源近くへの使用が多い。
また、個別認定品となるが、防火設備への施工が可能の為、外装使用できる。

ファイアライトの耐熱性

耐熱性とは、ガラスの熱膨張係数が小さいことにより、耐熱衝撃性が高い事をいう（詳細は次ページにて）。

下記は、各ガラスの許容温度となる。

最高使用温度：700℃
常用使用温度：600℃

ガラスの熱割れ、メカニズム

ガラスのコップに熱湯をかけると割れてしまうことは、よく聞かれると思う。
これは、熱湯自体が原因ではなく、一個あるいは一枚のガラスの中に生じる熱の不均等、すなわちガラス内に発生する熱応力によるもの。

耐熱強化ガラスとの違い　各ガラスとの早見表

	使用温度	加工可否	ガラス厚み	寸法	備考
テンパックス	最高：500℃ 10時間以上：400℃ 10時間未満：450℃	小口 切り欠き 穴あけ 曲げ 強化加工※1	0.7～20.0mm	（5mm、8mm厚） 2300×1700 1150×850	・切断、加工が可能。 ・小口をむき出しにしたまま施工可能。 ・サンドブラスト不可。 ※1強化加工を施した場合、耐熱温度が落ちる（最高：290℃）。 弊社在庫
ファイアライト	最高：700℃ 常用使用：600℃	小口 切り欠き 穴あけ	5mm、8mm	1829×914 2438×914 2438×1219	・切断・加工が可能。 ・曲げ、サンドブラスト不可。 ・FLと同程度の透明度。 ・個別認定による防火設備使用可能。 弊社在庫
耐熱強化 （日板：パイロクリア）	最高：781℃ （20分の遮炎試験による）	不可	4～12mm	3000×2400	・切断、加工不可の為製造後の寸法変更できない。 ・個別認定による防火設備使用可能。 ・割れ方が粒状。
通常強化 （日板：タフライト）	最高：200℃	不可	5～19mm	6000×2800	・切断、加工不可の為製造後の寸法変更できない。 ・割れ方が粒状。

ファイアライト　まとめ

• 耐熱性がテンパックスより高い⇒最高温度700℃まで
• フロートガラスと同じ透過性により、クリアな視界の確保。
• 切断、加工が可能。
• 個別認定による防火設備への使用可能。

ガラスの主成分である二酸化ケイ素に鉛（酸化鉛）を含ませたガラスです。
酸化鉛を含有したガラスは「クリスタルガラス」とも呼ばれています。
「放射線を吸収」する鉛の特性から、おもに「放射線遮蔽ガラス」として使用されています。
ガラスの色は黄色です。

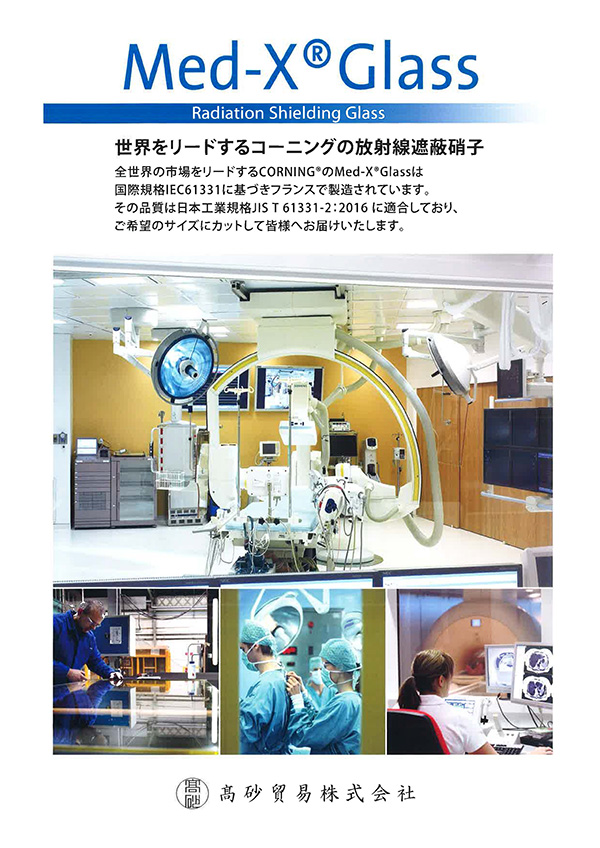

・MED-X カタログ（クリックで開く）

フロート板ガラスは、平滑性に優れた、ゆがみの少ない透明板ガラスです。
溶融金属の上に帯状のガラス素地を流し、火造りのままで連続製造された美しい板ガラスです。

AGC

https://www.agc.com

日本板硝子

https://www.nsg.co.jp

セントラル硝子

https://www.cgco.co.jp

火災時にガラスが破損しても網がガラスの破片の落下を防ぐので、割れたガラスに隙間がでないため火炎の侵入を防ぐ防火ガラスです。
法規上、定められた箇所には防火ガラス使用が義務付けられています。

AGC

https://www.agc.com

日本板硝子

https://www.nsg.co.jp

セントラル硝子

https://www.cgco.co.jp

メーカ製造中止(僅か在庫有)

ドイツ特殊硝子メーカー”SCHOTT A.G”より無色透明のガラスと乳白色（厚み0.45mm±0.20mm）の２層からなり、その乳白色で光源を穏し、照明光を自然光に近い拡散光にすることを可能にします。

透過率

フラッシュドオパールガラス・オパリカのスペクトル透過率の曲線

フラッシュドオパールガラスの透過率の特性はその大部分が乳白層によるものであり、その厚さは0.45±0.20mmです。
標準A光源の場合の可視光線透過率は、平均でTVA＝35％（±10％）です。

光の拡散

可視領域でのスペクトルでは、フラッシュドオパールガラスはほぼ理想にかなった拡散を提供することが出来ます。
赤外線に近い領域では直接光の成分が重ね合わせられ、拡散指標（下図）では小さな｢鼻｣のように見えます。
λ＝800nmのところから直接光成分の透過率は急激に増え、λ＝2000nmでは50％にまで到達するでしょう。

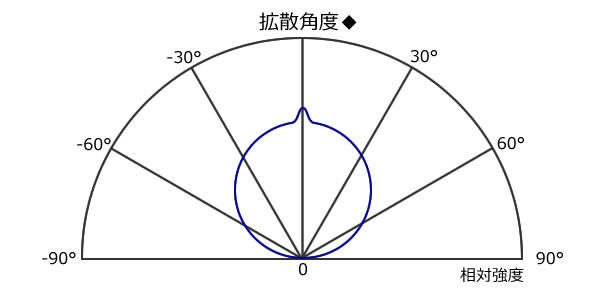

典型的拡散指数

用途

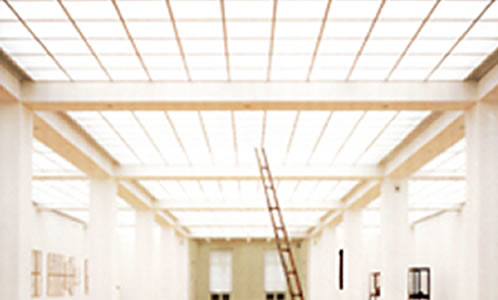

オフィス、銀行、美術館の照明カバー

厚み・サイズ

4.3～5.0mm　1400×1600～1700mm　※在庫限り

無色のB270ウルトラホワイトはドイツ特殊ガラスメーカー”SCHOTT　AG”より高純度の原料を溶かしてつくられ、優れた透過性を特徴としたシート状のクラウンガラスです。
このガラスは可視光線･紫外線・赤外線の波長範囲で高い透過率を持っています。（透過率曲線参照）
B270ウルトラホワイトはフロートガラスと同様に“切断”、“加工”ができます。

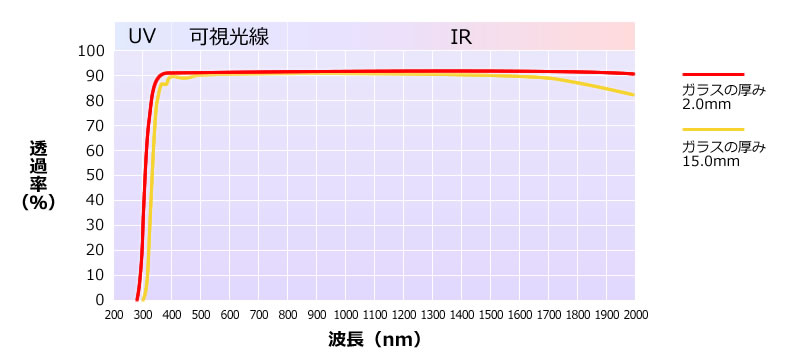

B270ウルトラホワイトのスペクトル透過率

SCHOTT

https://www.schott.com/ja-jp

商品ページ

https://www.schott.com/ja-jp/products/b-270-p1000313

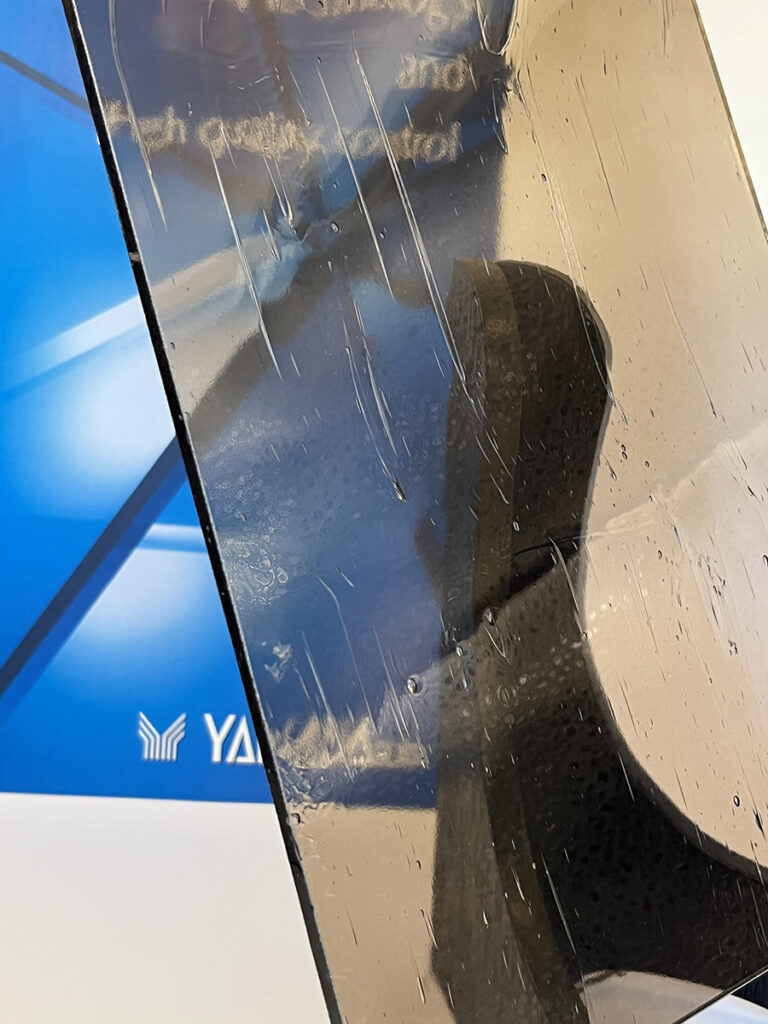

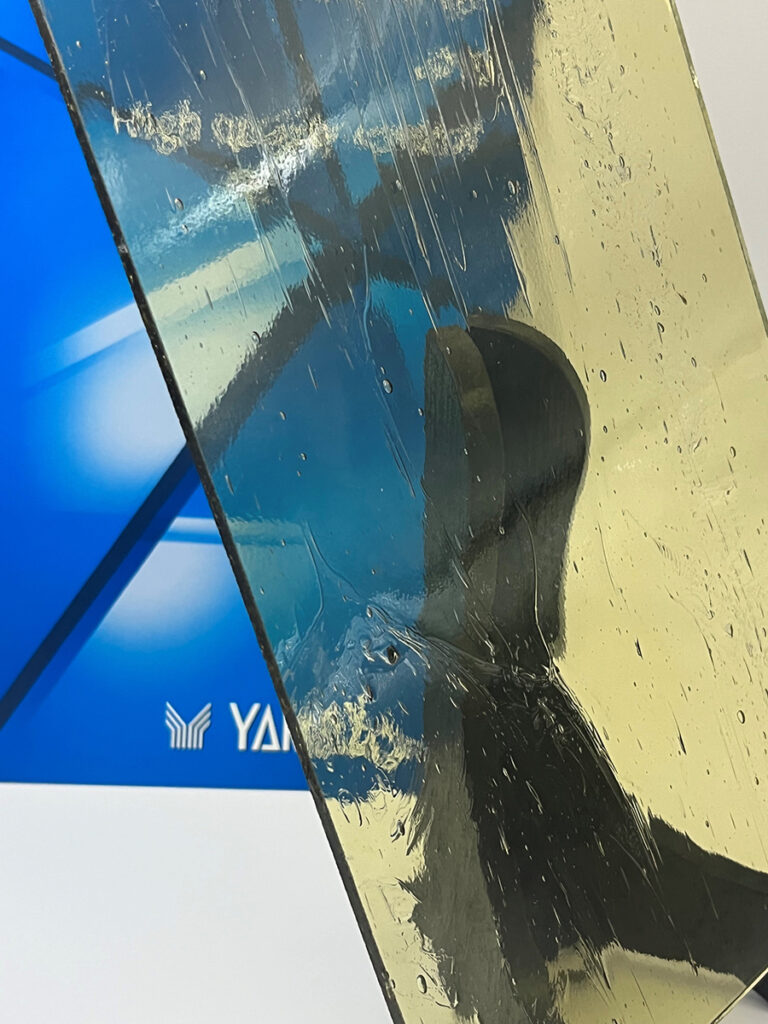

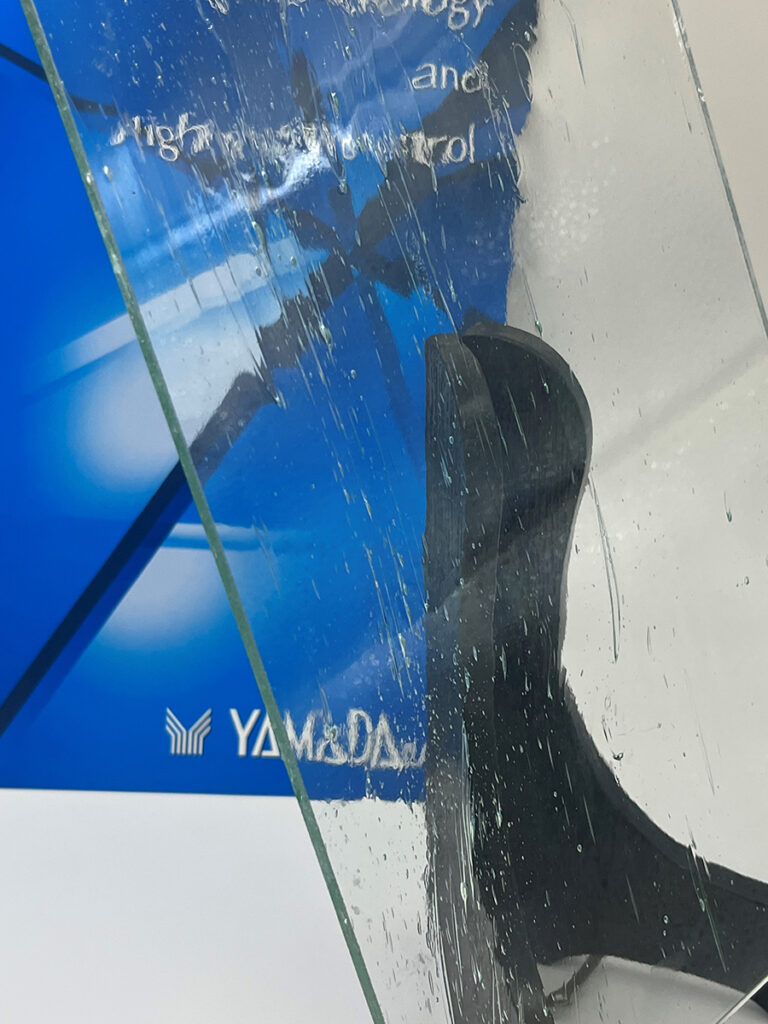

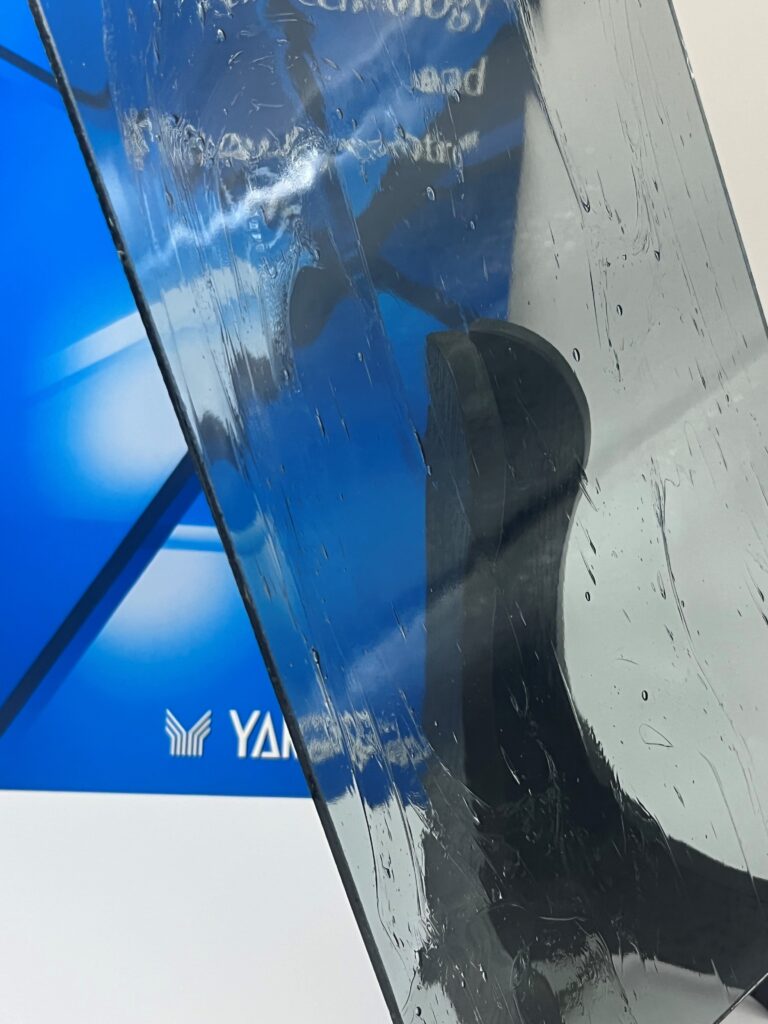

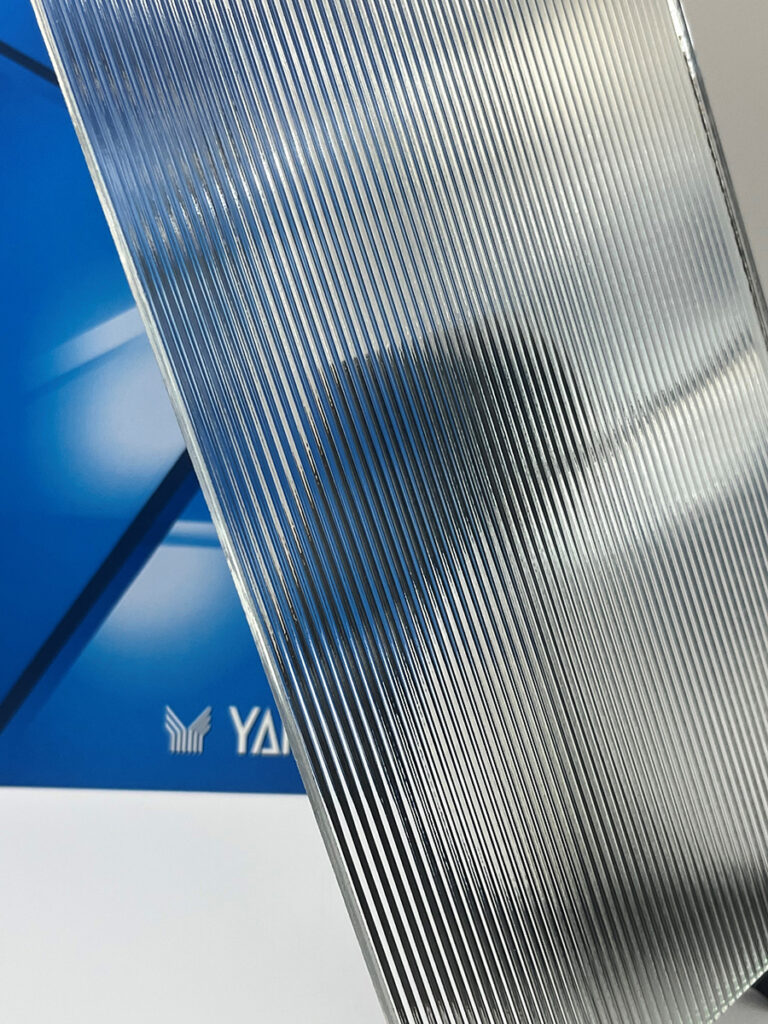

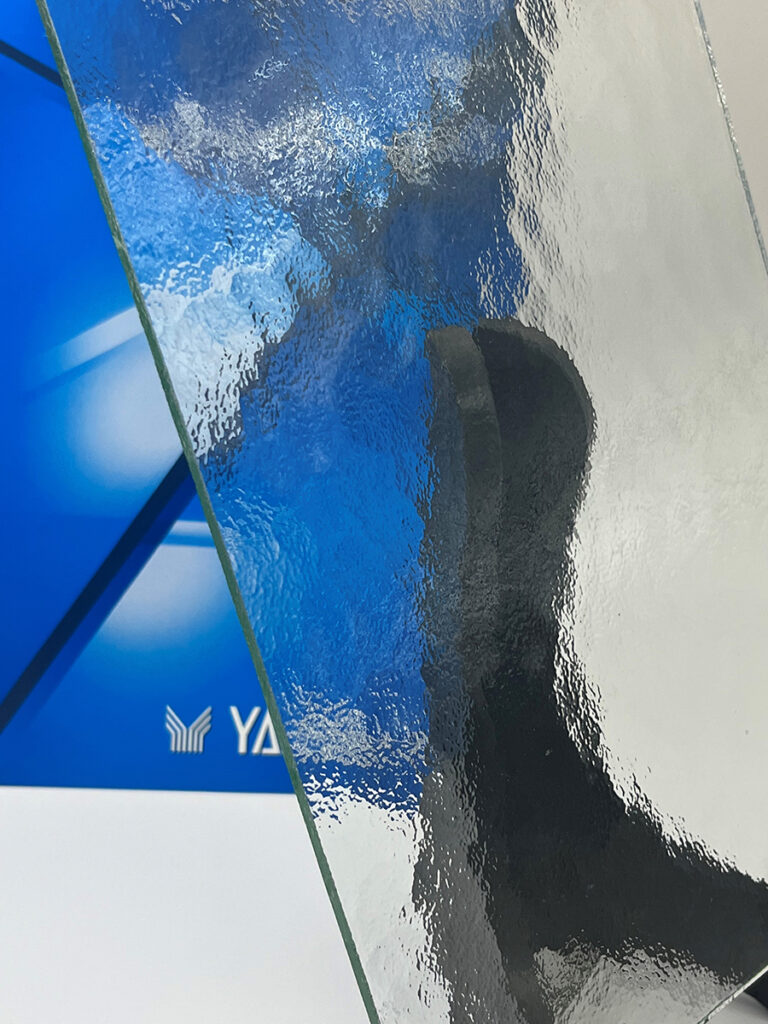

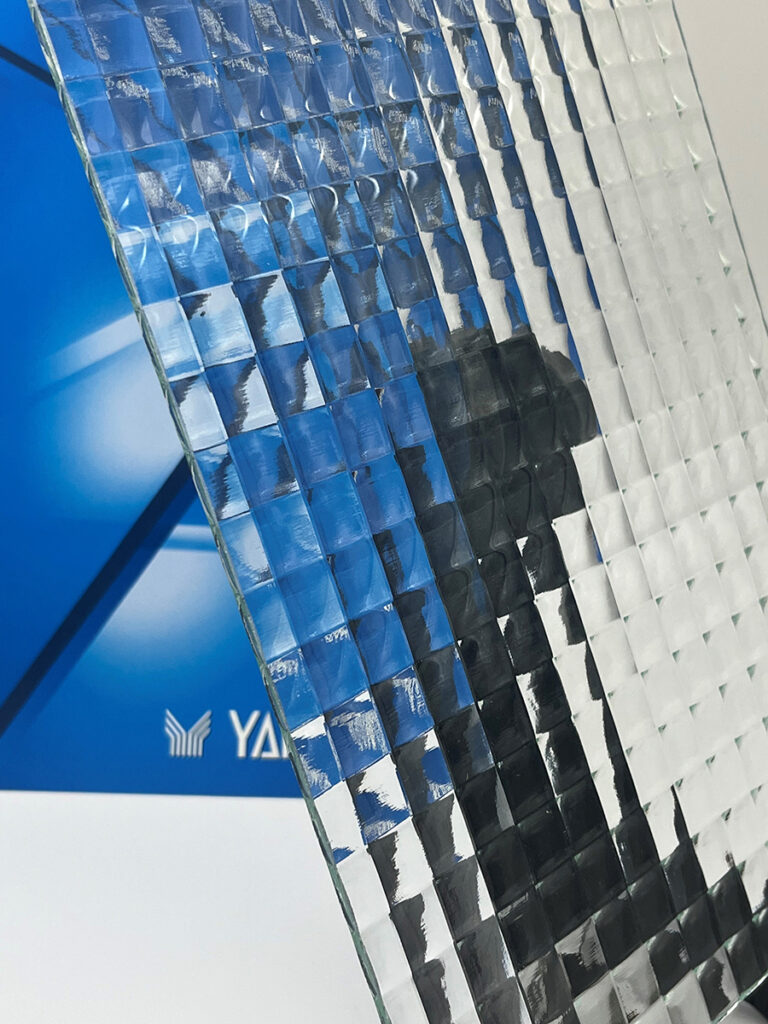

ヨーロッパNO.1メーカー”サンゴバン”ドイツ工場のロールアウト方式で製造されたキャストグラスです。
国産品は品数が減り、単調ですが古くヨーロッパの建築物に使用された実績をもとに他社に真似できない豊富なバリエーションにより空間を演出できる型板ガラスです。

・サンゴバン・ジャパン【https://www.saint-gobain.co.jp/】

用途

商業施設内装、間仕切り。照明カバー、住宅用窓etc

使い方

1.切断して内装関連、パーテーション、間仕切りとして使用。
2.複層ガラスの素板として住宅の窓ガラスに使用。
3.シャワーブースや、洗面所等の仕切りに使用。

特殊加工

複層ガラス、合わせ安全ガラス（ご相談ください）

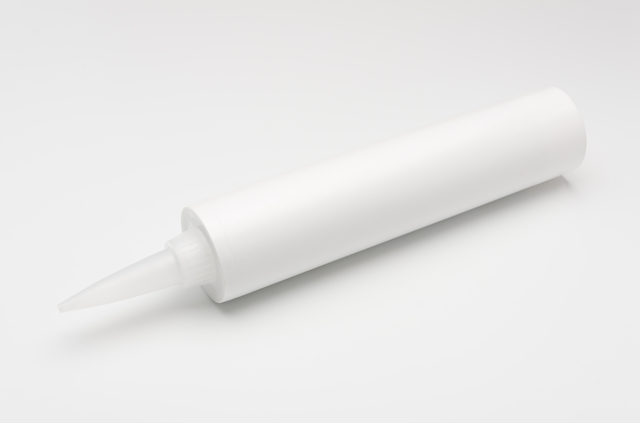

タイプ	メーカー	系統	商品名	特徴	JIS	用途
一般タイプ	東レ	オキシム	ＳＨ７８０	腐食性少ない、 自己接着性あり	有	一般用、ガラス用、金属用
	信越	オキシム	４５Ｎ	腐食性少ない、 (銅系を除く)	有	一般用、ガラス用、金属用
	モメンティブ	オキシム	トスシール３８１	腐食性少ない、 硬化後は耐候性、耐久性に優れる。	有	一般用、ガラス用、金属用
防火用	東レ	アルコール	ＳＥ５００６	防火戸用指定シーリング オキシム型に比べて低臭 ＰＬ，塗装アルミに対し優れた接着性	有	防火区画内シーリング
	東レ	オキシム	ＳＥ５００７	難燃性	無	防火区画内シーリング
	信越	オキシム	４０Ｎ	防火戸用指定シーリング モデュラスが低く、 目地のムーブメントに対する追従性に優れている。	有	防火区画内シーリング
通常 アルコール用	東レ	アルコール	ＳＥ９６０	オキシムに比べ低臭。 ガラススクリーン、ＰＬ用にも使用可能。	有	ガラス、金属、カーテンウォール、ガラススクリーン、 ガラスサスペンション等各種ガラス広報用、ポリカーボネット、アクリルなどのＰＬ用
	信越	アルコール	シーラント72	良好な接着性。	有	ポリカ―ボネット、アクリル等のPLまわり、鏡回り金属まわり、ガラスまわり
その他	信越	オキシム	シーラント300	ムーブメントの発生する目地に適す。 自己接着性に優れる。	有	ガラス、金属、カーテンウォール、ガラスリブ構法(低階層)、土木など

スリーナイン島野株式会社

https://www.999shimano.com/

・手間なく簡単! 受穴加工

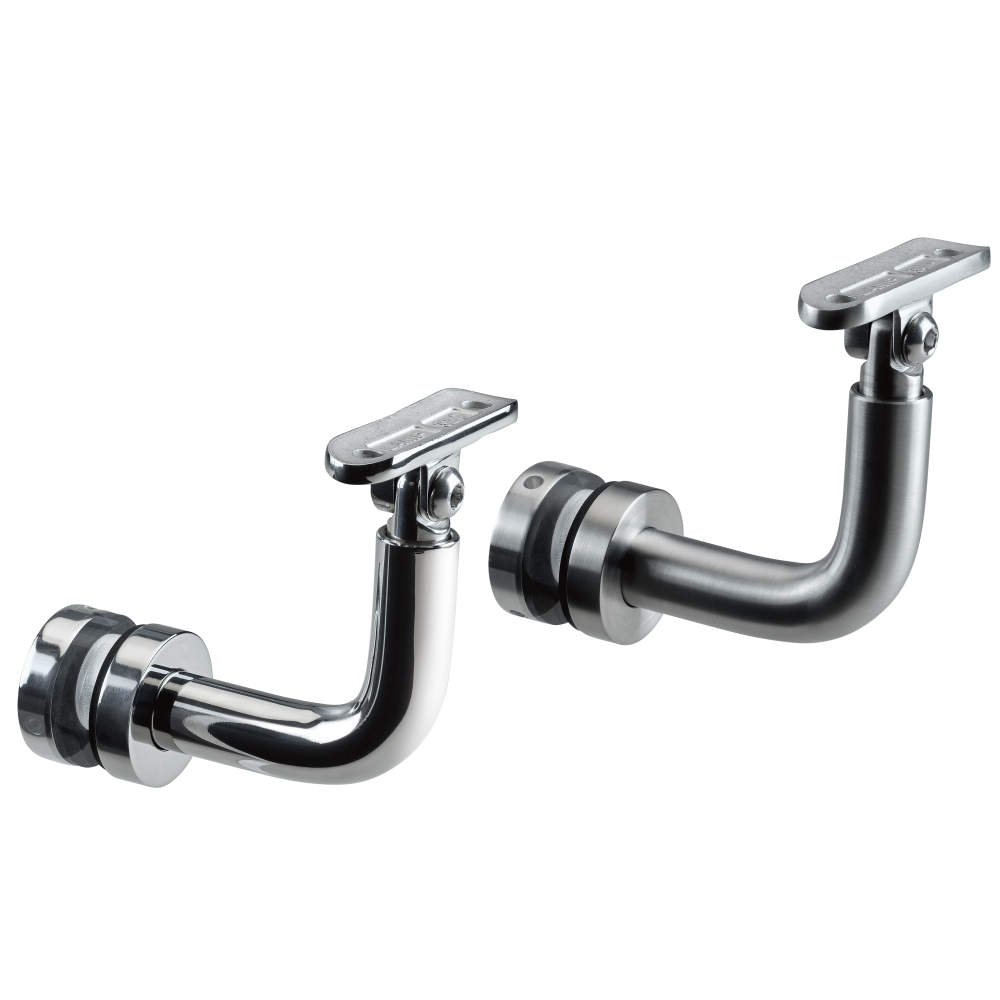

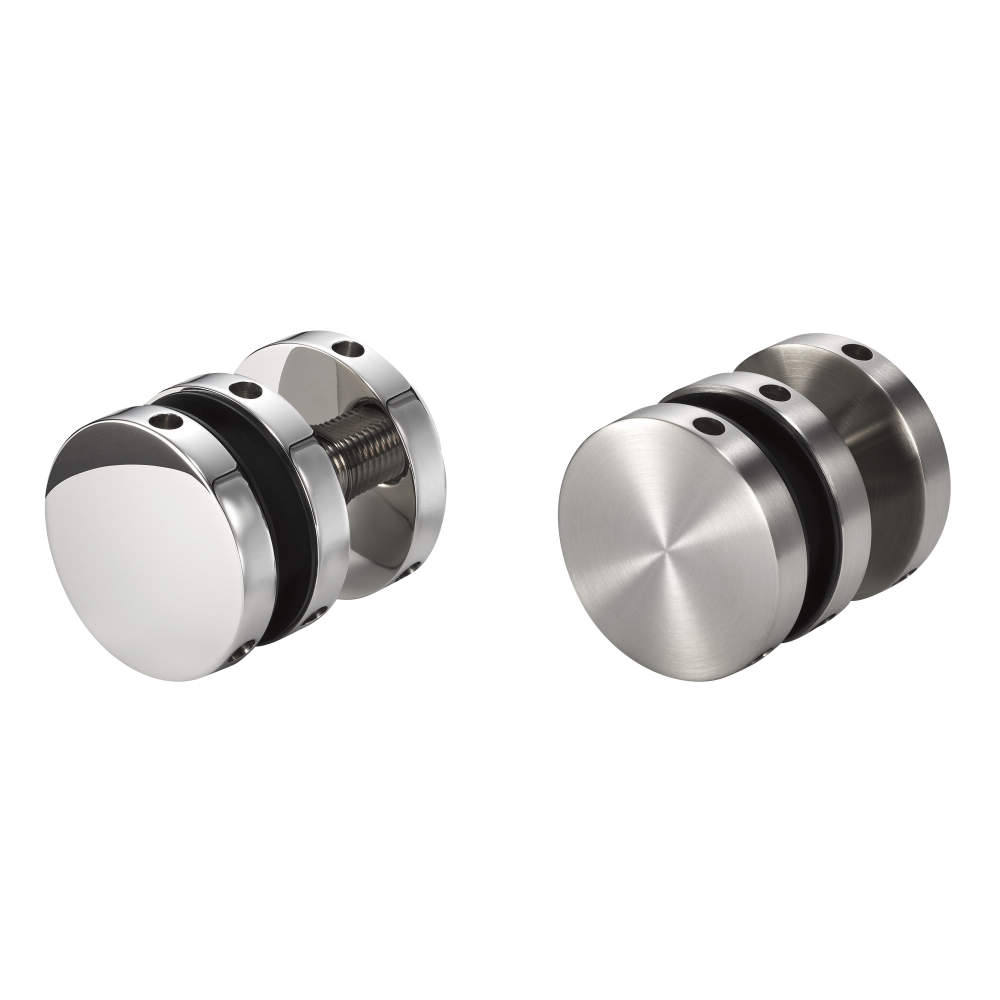

スガツネ工業株式会社

https://www.sugatsune.co.jp/

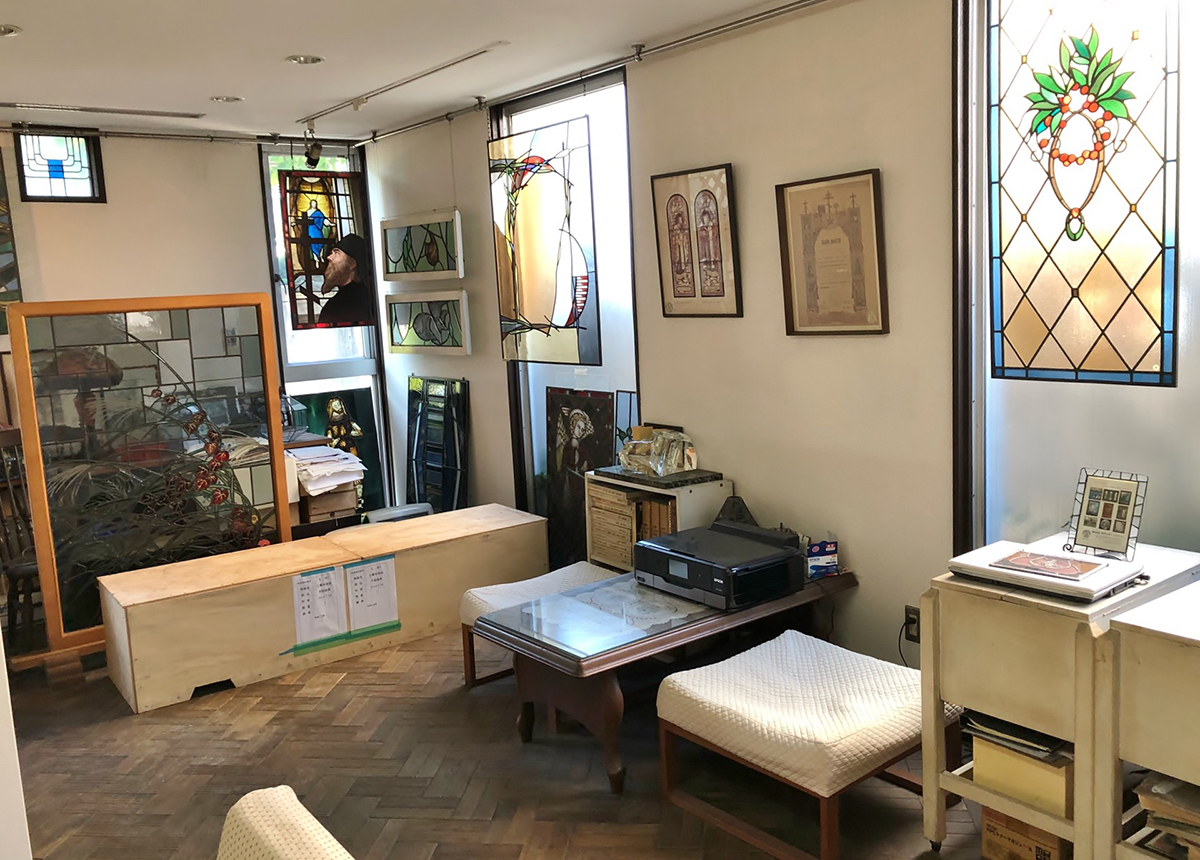

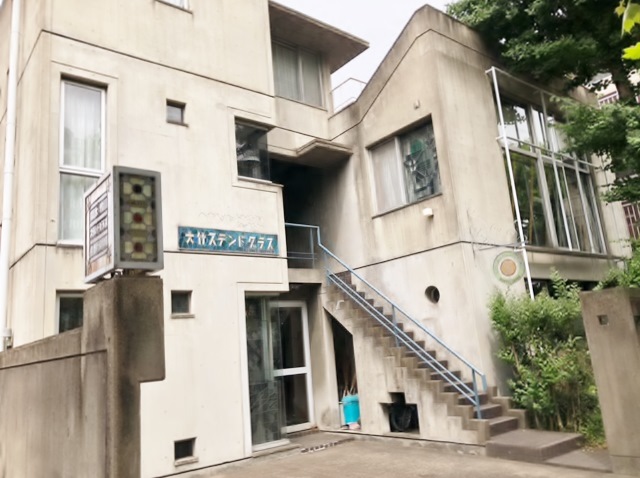

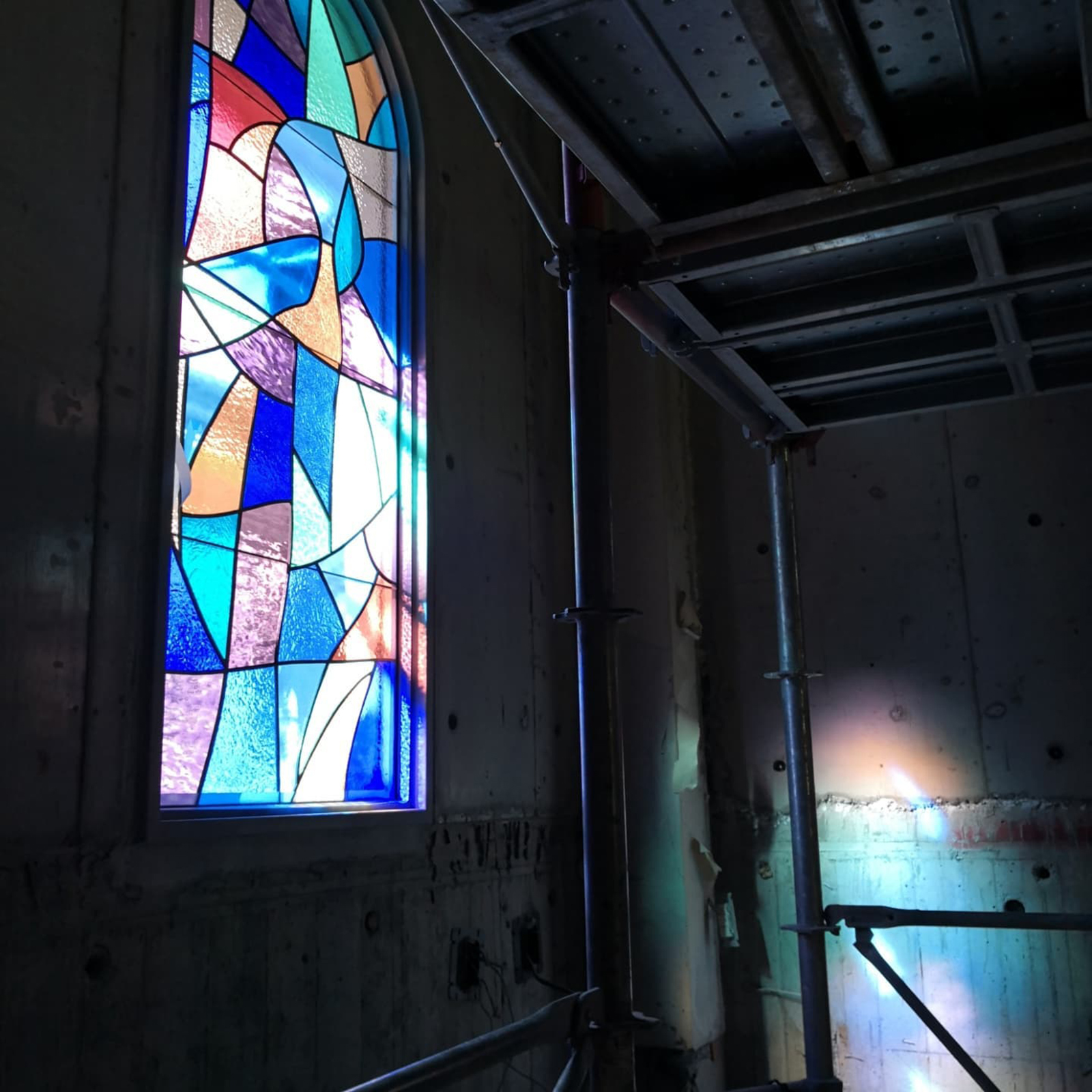

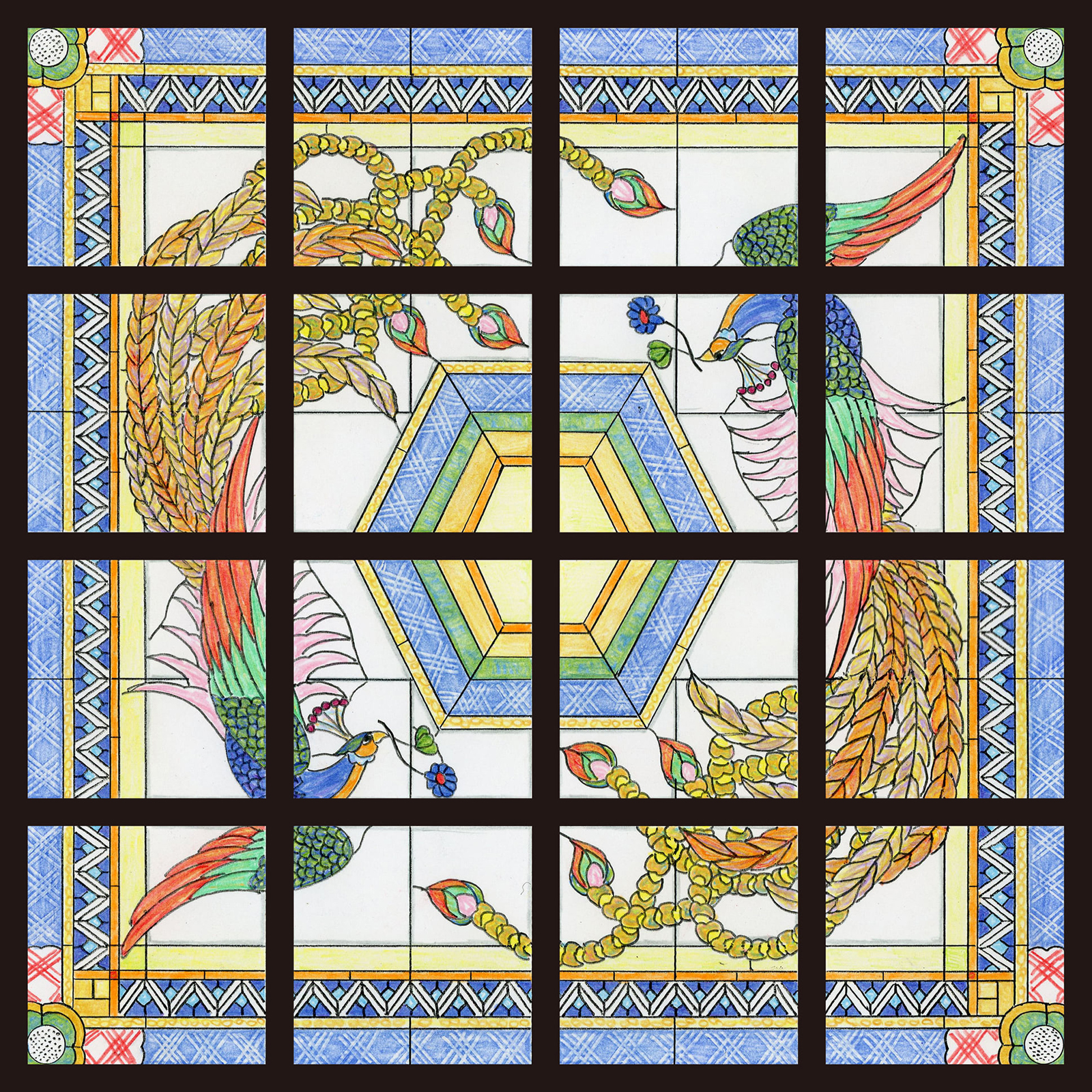

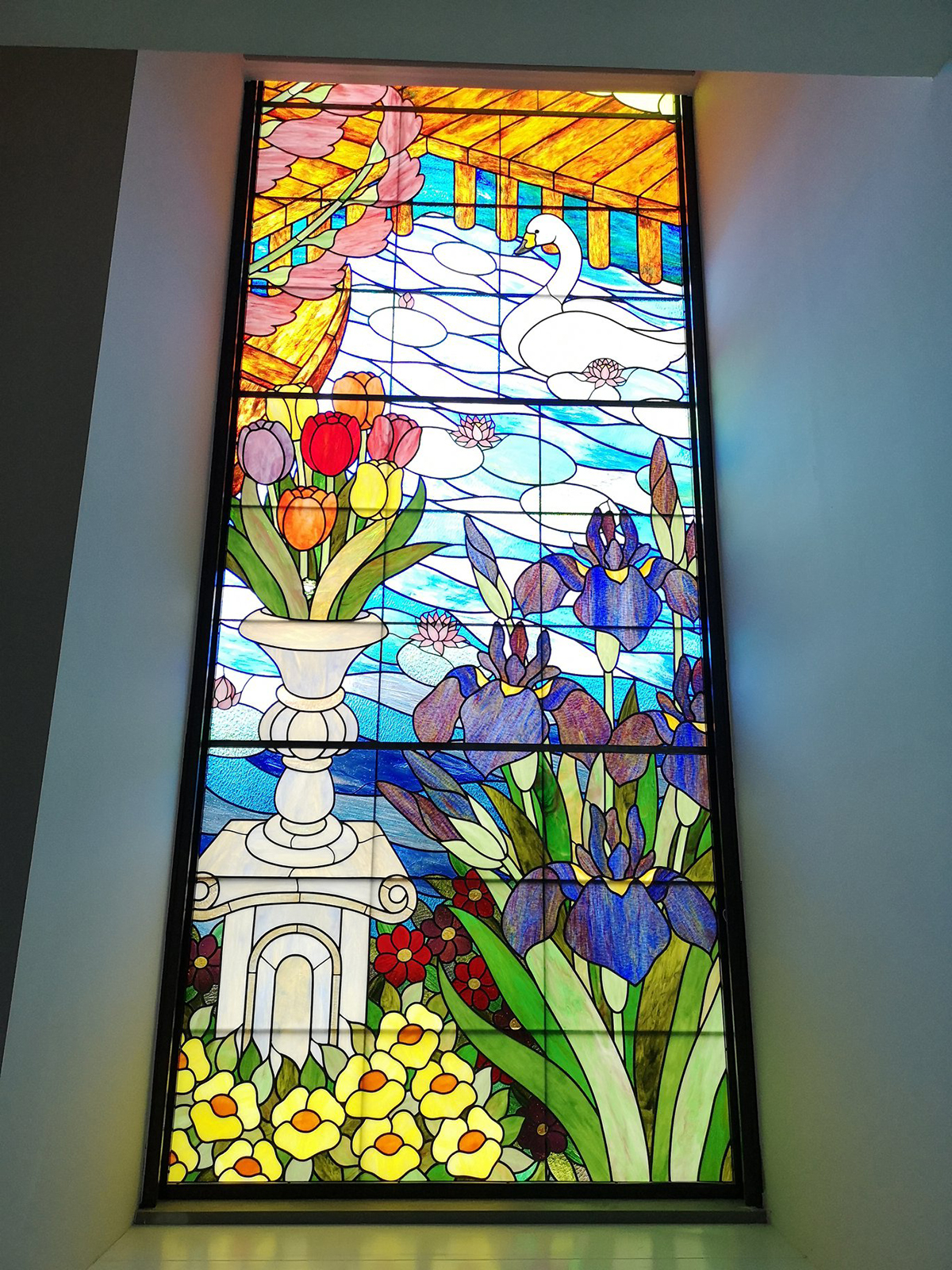

株式会社 大竹ステンドグラス
